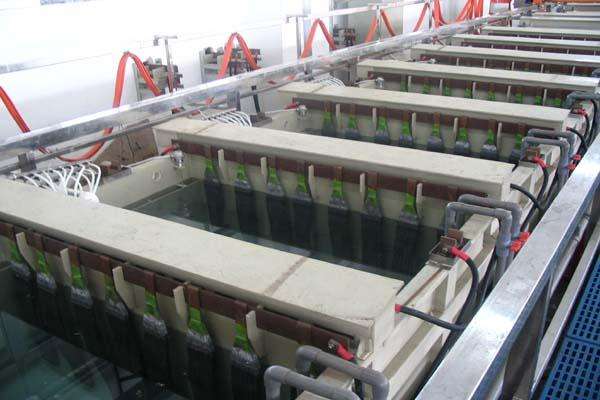

铝型材挤压后要阳极氧化处理，以增强表面耐磨性和耐腐蚀性，也让表面更加美观。氧化过程中需要对铝型材进行碱蚀和酸蚀。碱侵蚀后除灰的目的是去除碱侵蚀后残留在制品表面的‘污斑’，以获得光亮洁净的金属表面。这些‘污斑’主要是由铝合金中的硅、铁、镁、铜之类的元素沉积形成的。一般可用硝酸或硫酸溶液去除。除灰的同时还有中和碱的作用，所以亦可称为中和与出光。

（一）硫酸除灰

硫酸除灰中硫酸含量与阳极氧化的硫酸含量大致相同，通常用15%——25%（体积分数）的硫酸。对于6063铝材能够得到比较满意的除灰效果，但其他含合金成分较高的铝合金就不一定适合，就是6063铝合金也得控制杂质的含量。硫酸除灰的操作温度为室温，操作时间要比硝酸延长一些，一般为3——5min。

铝在硫酸溶液中，浓度超过40%（体积分数）时，腐蚀速率迅速增大，大约以85%（体积分数）浓度的腐蚀速率为最大。

一些以硫酸为基除灰的商品化除灰添加剂，大多添加一种或多种添加剂，如氧化剂等。

（二）硝酸除灰

通常使用10%——25%（体积分数）的硝酸在室温下持续浸渍1——3min进行除灰；也有使用30%（体积分数）的硝酸进行的；还有使用25%——50%（体积分数）的硝酸在化学抛光后进行的。在硝酸溶液中，当其浓度在30%左右时，铝腐蚀速率最大。若溶液温度升高，则其腐蚀速率增大。

采用硝酸除灰工艺能满足多种铝合金材料的要求。对于含硅量高的铝合金，单用硝酸不能满足要求，需添加氟化物。为解决因硝酸分解释放出氮氧化物和酸雾滴的危害，一些商品化的除灰配方中采用了多种硝酸盐联合组成的添加剂，其中还含有过硫酸盐和硫酸氢盐。

为了提高除灰效果，增强出光效率，有一些专用的助剂出售，将其加入到100——150g/L的硝酸溶液中，出光速度快，并可以除去高铜含量铝合金表面的难以除去的黑灰层，一般含有氢氟酸、双氧水、缓蚀剂、硫酸钠、表面活性剂等。

鸿发有色是一家集铝型材挤压生产、阳极氧化、深加工于一体的高新技术企业，为您一站式解决铝型材加工方案。欢迎致电：025-56607199详询！
